Cơ Cấu Chống Quay Ngược Kiểu GN – Cấu Tạo, Nguyên Lý Hoạt Động & Ứng Dụng Thực Tế
1. Cơ cấu chống quay ngược kiểu GN là gì?

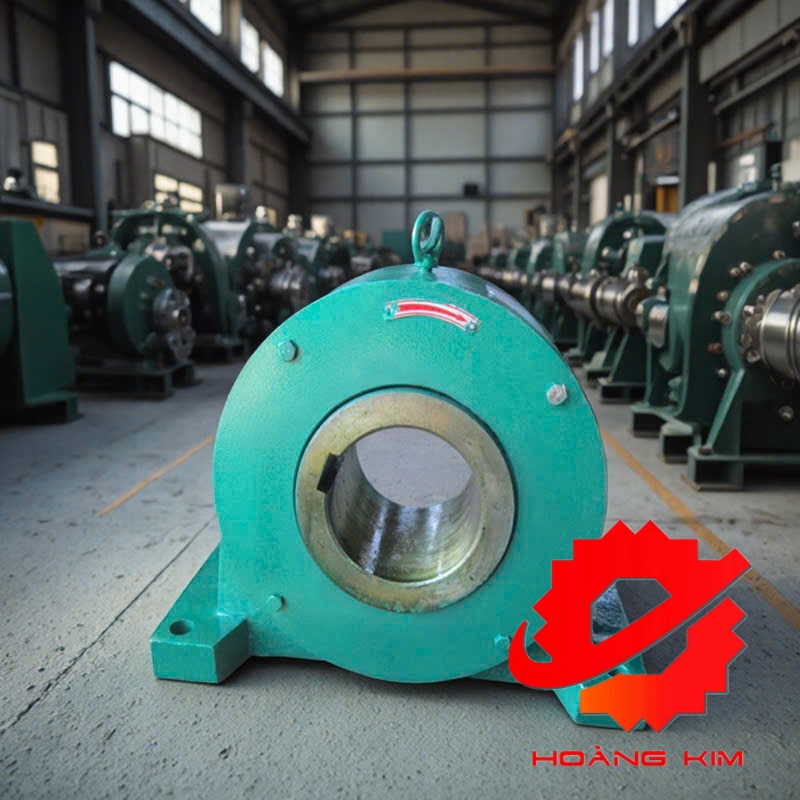

Cơ cấu chống quay ngược kiểu GN (Backstop GN) là thiết bị cơ khí được gắn vào trục truyền động nhằm ngăn không cho trục quay theo chiều ngược lại. Khi động cơ ngừng hoạt động hoặc tải nặng gây phản lực, bộ chống quay ngược GN sẽ khóa trục, đảm bảo an toàn cho hệ thống truyền động và thiết bị xung quanh.
Thiết bị này thường được sử dụng trong: băng tải – gầu nâng – vít tải – máy nén – hộp giảm tốc công nghiệp.
2. Cấu tạo cơ bản của cơ cấu chống quay ngược GN
Một bộ chống quay ngược kiểu GN gồm các thành phần chính:
- Vỏ thép hợp kim chịu lực
- Bánh răng một chiều / cam khoá
- Con lăn / chốt bi chống trượt
- Vòng trong và vòng ngoài
- Lò xo định vị giúp đưa chốt bi về vị trí khóa
- Dung dịch bôi trơn đặc biệt đảm bảo ma sát thấp khi chạy thuận chiều
Cấu tạo này cho phép trục quay tự do theo chiều thuận nhưng khóa cứng ngay lập tức khi có xu hướng quay ngược.
3. Nguyên lý hoạt động của cơ cấu chống quay ngược GN
Nguyên lý hoạt động dựa trên cơ chế cam – con lăn một chiều:
- Khi quay thuận
- Con lăn được kéo về vùng rãnh rộng, trục quay nhẹ nhàng, không ma sát nhiều.
- Thiết bị gần như không tải → giảm hao mòn.
- Khi quay ngược
- Lực phản chiều làm con lăn trượt vào vị trí hẹp giữa cam và vòng ngoài.
- Con lăn bị kẹp chặt → khóa cứng trục, không cho quay hồi.
- Khi tải dừng đột ngột
- Bộ GN kích hoạt trong tích tắc, tránh hiện tượng tụt băng tải hoặc tuột gầu nâng.
4. Ưu điểm của cơ cấu chống quay ngược GN
- Chống trượt – chống lùi tuyệt đối
- Thời gian phản ứng nhanh, khóa ngay khi có chuyển động ngược
- Tuổi thọ cao, chịu tải lớn
- Hoạt động êm, ít tiếng ồn
- Dễ lắp đặt, tương thích nhiều dòng hộp giảm tốc (ZGY, NGW, XWD, ZSY…)
- Bảo vệ động cơ và hệ truyền động, giảm chi phí bảo trì
5. Ứng dụng của cơ cấu chống quay ngược kiểu GN
Thiết bị được sử dụng rộng rãi trong:
Hệ thống băng tải
– Ngăn băng tải tuột khi mất điện
Gầu nâng – băng gầu
– Chống rơi vật liệu gây nguy hiểm
Vít tải – trục vít
– Đảm bảo an toàn khi tải nặng
Hộp giảm tốc công nghiệp
– Tích hợp bảo vệ trục ra
Máy nén – máy nghiền
– Giữ ổn định trục trong mọi tình huống dừng máy
6. Lưu ý khi chọn cơ cấu chống quay ngược GN
- Chọn kích cỡ phù hợp với đường kính trục
- Xác định momen khóa (Locking Torque) theo tải thực tế
- Đảm bảo dầu bôi trơn đúng chuẩn của nhà sản xuất
- Không lắp ngược chiều cam
- Kiểm tra định kỳ 3–6 tháng/lần
Kết luận
Cơ cấu chống quay ngược kiểu GN là giải pháp an toàn và hiệu quả để bảo vệ hệ truyền động công nghiệp. Với ưu điểm bền – nhạy – khóa chắc, thiết bị được ứng dụng rộng rãi trong băng tải, gầu nâng và các dây chuyền sản xuất.
