Hộp giảm tốc bánh răng hành tinh là gì?

Hộp giảm tốc bánh răng hành tinh (Planetary Gearbox) là thiết bị cơ khí sử dụng hệ thống bánh răng gồm bánh răng trung tâm (bánh răng mặt trời), các bánh răng hành tinh xoay quanh nó và một bánh răng vành ngoài để thực hiện quá trình giảm tốc và tăng mô-men xoắn.

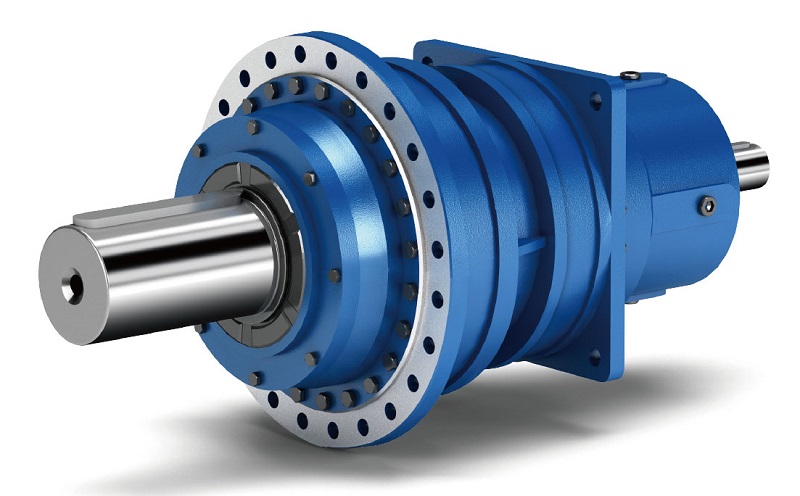

Hộp giảm tốc bánh răng hành tinh

Loại hộp giảm tốc này có khả năng phân bổ tải đều trên nhiều bánh răng, tăng khả năng chịu lực, kích thước nhỏ gọn và hiệu suất cao. Đây là lý do hộp giảm tốc hành tinh thường được sử dụng trong các hệ thống yêu cầu độ chính xác cao và không gian lắp đặt hạn chế.

Cấu tạo của hộp giảm tốc bánh răng hành tinh

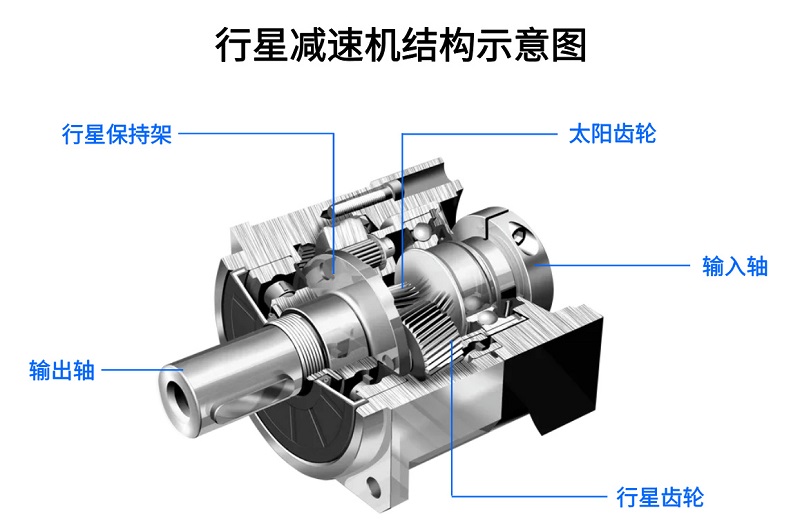

Cấu tạo của hộp giảm tốc bánh răng hành tinh

Một hộp giảm tốc hành tinh tiêu chuẩn bao gồm các bộ phận chính sau:

Bánh răng mặt trời (Sun Gear): Nằm ở vị trí trung tâm có vai trò nhận chuyển động trực tiếp từ động cơ.

Bánh răng hành tinh (Planet Gears): Bao quanh bánh răng trung tâm, quay quanh trục của chính nó và đồng thời quay quanh sun gear.

Vành răng ngoài (Ring Gear): Có rất nhiều răng nhỏ hướng vào bên trong bánh răng lớn, giữ vai trò cố định hoặc truyền động tùy thiết kế.

Giá đỡ hành tinh (Carrier): Giữ các bánh răng hành tinh, truyền chuyển động ra trục đầu ra

Trục và vỏ hộp: Truyền lực và bảo vệ toàn bộ hệ thống, đảm bảo độ ổn định khi vận hành

Nhờ cấu trúc đồng trục và phân bổ lực đều, thiết bị đạt được hiệu suất cao và độ bền vượt trội so với nhiều loại hộp giảm tốc khác.

Nguyên lý hoạt động

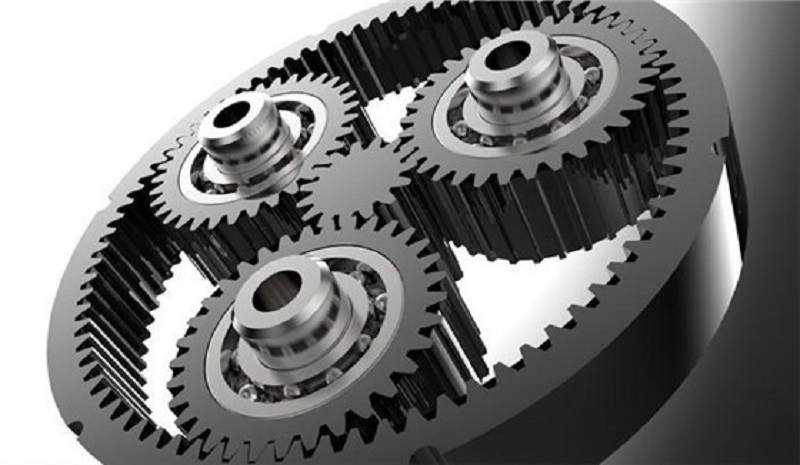

Khi bánh răng trung tâm quay, các bánh răng hành tinh sẽ chuyển động quanh nó và truyền mô-men xoắn đến trục đầu ra

Nguyên lý hoạt động của hộp giảm tốc hành tinh dựa trên sự kết hợp chuyển động giữa các bánh răng. Khi bánh răng trung tâm quay, các bánh răng hành tinh sẽ quay quanh nó. Đồng thời, các bánh răng hành tinh cũng quay quanh trục riêng của chúng. Chuyển động này tạo ra lực truyền đến giá đỡ hành tinh, từ đó dẫn động trục ra.

Tùy vào thiết kế hệ thống có thể giảm tốc độ quay, tăng mô-men xoắn hoặc thay đổi hướng truyền động

Ưu nhược điểm của hộp giảm tốc bánh răng hành tinh

So với các dòng hộp giảm tốc truyền thống, hộp giảm tốc hành tinh mang lại nhiều ưu điểm nổi bật như:

Thiết kế nhỏ gọn, đồng trục phù hợp với các hệ thống có không gian hạn chế nhưng yêu cầu công suất lớn.

Khả năng chịu tải và mô-men xoắn cao. Tải trọng được phân bổ đều lên nhiều bánh răng, giúp tăng độ bền và giảm hao mòn.

Hiệu suất truyền động vượt trội. Hộp giảm tốc hành tinh có thể đạt tới 95–98%, giúp tiết kiệm điện năng và tối ưu vận hành.

Độ chính xác cao phù hợp cho các hệ thống tự động hóa, robot, máy CNC.

Vận hành êm ái, ổn định, giảm rung động và tiếng ồn trong quá trình hoạt động.

Bên cạnh ưu điểm, thiết bị cũng có một số hạn chế như chi phí đầu tư ban đầu cao hơn so với hộp giảm tốc thường; yêu cầu kỹ thuật lắp đặt và bảo trì chính xác; khó sửa chữa hơn do cấu tạo phức tạp

Tuy nhiên, xét về lâu dài, đây vẫn là giải pháp tối ưu chi phí vận hành và độ bền.

Phân loại hộp giảm tốc hành tinh

Tùy vào mục đích sử dụng, doanh nghiệp cần lựa chọn loại phù hợp để đạt hiệu quả tối ưu. Hiện nay, hộp giảm tốc hành tinh được chia thành một số loại phổ biến:

• Hộp giảm tốc hành tinh trục âm (mặt bích): Thiết kế gọn, dễ lắp đặt
• Hộp giảm tốc trục dương: Phù hợp truyền động trực tiếp
• Hộp giảm tốc hành tinh cho AGV/robot: Độ chính xác cao

Ứng dụng thực tế

Nhờ thiết kế nhỏ gọn, khả năng truyền động mô-men xoắn cao, hiệu suất cao nên hộp giảm tốc hành tinh được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Robot công nghiệp, máy CNC, máy cắt, máy gia công chính xác
• Dây chuyền sản xuất bao bì, thực phẩm
• Dây chuyền sản xuất tự động
• Ngành đóng gói, in ấn
• Hệ thống băng tải, nâng hạ
• Xe tự hành AGV, hệ thống logistics

Kinh nghiệm lựa chọn hộp giảm tốc hành tinh phù hợp

Việc lựa chọn hộp giảm tốc hành tinh phù hợp giúp tối ưu chi phí đầu tư và tránh hỏng hóc trong quá trình vận hành. Vậy để lựa chọn đúng sản phẩm, khách hàng cần lưu ý:

• Công suất motor phù hợp
• Tỷ số truyền yêu cầu
• Mô-men xoắn đầu ra
• Điều kiện môi trường làm việc (nhiệt độ, bụi, độ ẩm)
• Kiểu lắp đặt (mặt bích, trục dương, trục âm)

Mua hộp giảm tốc hành tinh ở đâu uy tín?

Sản phẩm chất lượng, rõ nguồn gốc tại Hoàng Kim

Công ty TNHH Xuất nhập khẩu Thiết bị Công nghiệp Hoàng Kim là đơn vị uy tín chuyên cung cấp các dòng hộp giảm tốc hành tinh chính hãng tại Việt Nam.

•  Sản phẩm nhập khẩu chính hãng, đầy đủ chứng từ
•  Chất lượng cao, vận hành ổn định
•  Giá cạnh tranh, tối ưu chi phí
•  Tư vấn kỹ thuật chuyên sâu theo từng nhu cầu
•  Giao hàng nhanh toàn quốc

Quý khách cần tư vấn hoặc báo giá hộp giảm tốc bánh răng hành tinh, vui lòng liên hệ hotline 097 806 9991.

Hoàng Kim – Giải pháp thiết bị công nghiệp uy tín, đồng hành cùng sự phát triển của doanh nghiệp.
