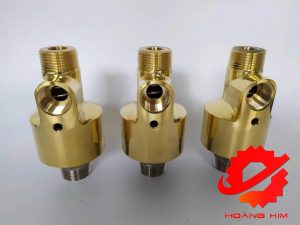

  Khớp Nối Xoay HSG

  Liên Hệ

Khớp Nối Xoay (Rotary Joint): Giải Pháp Truyền Tải Chất Lỏng/Khí Hiệu Quả Cho Máy Móc Quay

Trong môi trường sản xuất công nghiệp hiện đại, nhiều thiết bị, máy móc hoạt động với các bộ phận quay liên tục. Để duy trì sự vận hành ổn định và hiệu quả, việc cung cấp hoặc xả chất lỏng/khí từ nguồn cố định vào các bộ phận chuyển động này là vô cùng cần thiết. Khớp nối xoay (tên tiếng Anh là Rotary Joint hoặc Rotary Union) chính là giải pháp cơ khí tối ưu để giải quyết vấn đề đó.

Vậy, khớp nối xoay là gì, chúng có cấu tạo và ứng dụng như thế nào trong các ngành công nghiệp? Hãy cùng tìm hiểu chi tiết trong bài viết này.

Khớp Nối Xoay Là Gì?

Khớp nối xoay hay khớp nối quay là một thiết bị cơ khí chuyên dụng. Chức năng chính của nó là truyền tải (cung cấp hoặc xả) các loại chất lỏng (như nước, dầu nhiệt) hoặc khí (như khí nén, hơi nước) từ một đường ống cố định bên ngoài vào bên trong các bộ phận máy móc đang quay (như trục, xi lanh, trống sấy) mà không gây rò rỉ chất truyền dẫn.

Nói một cách đơn giản, khớp nối xoay đóng vai trò là cầu nối linh hoạt, cho phép dòng chất lỏng hoặc khí được duy trì liên tục, ổn định khi máy đang hoạt động ở tốc độ cao.

Cấu Tạo Cơ Bản Của Khớp Nối Xoay

Một khớp nối xoay được thiết kế để chịu được tốc độ quay, áp suất và nhiệt độ khác nhau, nhưng về cơ bản, nó bao gồm các bộ phận chính sau:

1. Vỏ ngoài (Housing): Là phần thân cố định, thường được làm từ các vật liệu bền bỉ như thép, đồng hoặc inox, có nhiệm vụ bảo vệ các chi tiết bên trong.
2. Trục xoay (Shaft/Rotor): Là phần quay theo chuyển động của máy. Trục có nhiệm vụ dẫn môi chất (chất lỏng/khí) vào hoặc ra khỏi thiết bị đang quay.
3. Hệ thống Phớt làm kín (Seals): Đây là bộ phận quan trọng nhất, có chức năng ngăn chặn sự rò rỉ của chất lỏng/khí ra môi trường bên ngoài khi trục quay. Phớt thường được chế tạo từ vật liệu chịu mài mòn và nhiệt độ cao (như than chì, Teflon).
4. Vòng bi (Bearings): Giúp trục xoay quay một cách trơn tru, ổn định, giảm ma sát và kéo dài tuổi thọ của khớp nối.
5. Lò xo: Cung cấp lực cần thiết để duy trì sự tiếp xúc giữa các mặt phớt làm kín.

Lợi Ích Vượt Trội Khi Sử Dụng Khớp Nối Xoay

Việc tích hợp khớp nối xoay vào hệ thống mang lại nhiều lợi ích thiết thực trong sản xuất công nghiệp:

• Ngăn chặn Rò rỉ Hiệu quả: Đảm bảo chất lỏng/khí được truyền tải an toàn, không thất thoát, duy trì áp suất và tránh làm hỏng thiết bị, môi trường làm việc.
• Tối ưu hóa Hiệu suất: Hỗ trợ các bộ phận máy móc hoạt động quay ổn định, trơn tru, giảm thiểu ma sát, rung lắc, từ đó nâng cao hiệu suất làm việc tổng thể của hệ thống.
• Tăng Độ bền và Tuổi thọ: Giảm mài mòn các chi tiết máy, tiết kiệm chi phí sửa chữa và bảo dưỡng, giúp máy móc hoạt động bền bỉ hơn.
• Linh hoạt cao: Cho phép truyền tải đa dạng các loại môi chất (nước nóng/lạnh, hơi nóng, khí nén, dầu thủy lực) cho nhiều ứng dụng khác nhau.

Ứng Dụng Đa Dạng Của Khớp Nối Xoay Trong Công Nghiệp

Khớp nối xoay là thành phần không thể thiếu trong hầu hết các ngành công nghiệp có sử dụng thiết bị quay:

Lựa Chọn Khớp Nối Xoay Phù Hợp

Để chọn đúng loại khớp nối xoay cho hệ thống của mình, bạn cần cân nhắc các yếu tố kỹ thuật quan trọng như:

1. Môi chất truyền tải: Nước, hơi nóng, dầu nhiệt, khí nén, hay thủy lực.
2. Áp suất làm việc (Pressure): Khớp nối phải chịu được áp suất tối đa của hệ thống.
3. Tốc độ quay (RPM): Tốc độ quay tối đa của thiết bị để đảm bảo tuổi thọ của vòng bi và phớt.
4. Nhiệt độ hoạt động (Temperature): Vật liệu chế tạo phớt và thân khớp phải tương thích với nhiệt độ môi chất.
5. Kiểu kết nối: Kiểu ren (ren trái/phải), mặt bích.

Liên hệ ngay với chúng tôi để được tư vấn và lựa chọn loại Rotary Joint chất lượng cao, giúp hệ thống sản xuất của bạn hoạt động hiệu quả, an toàn và ổn định nhất.
