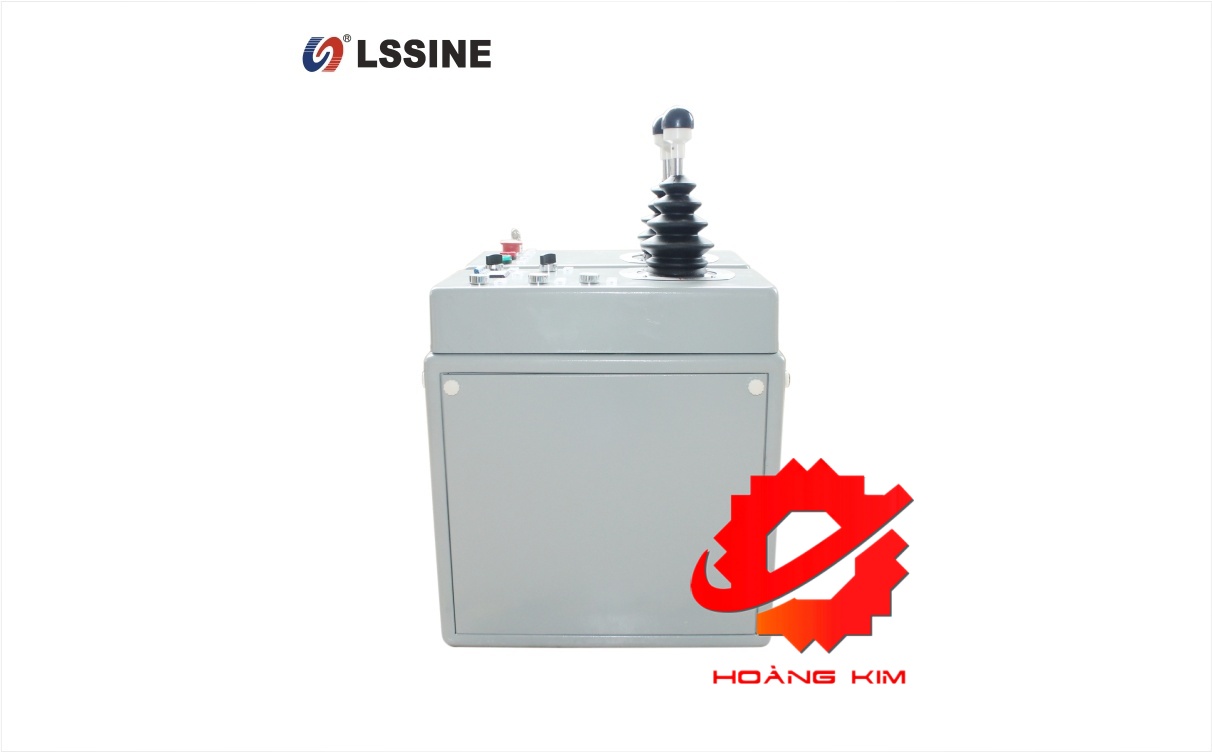

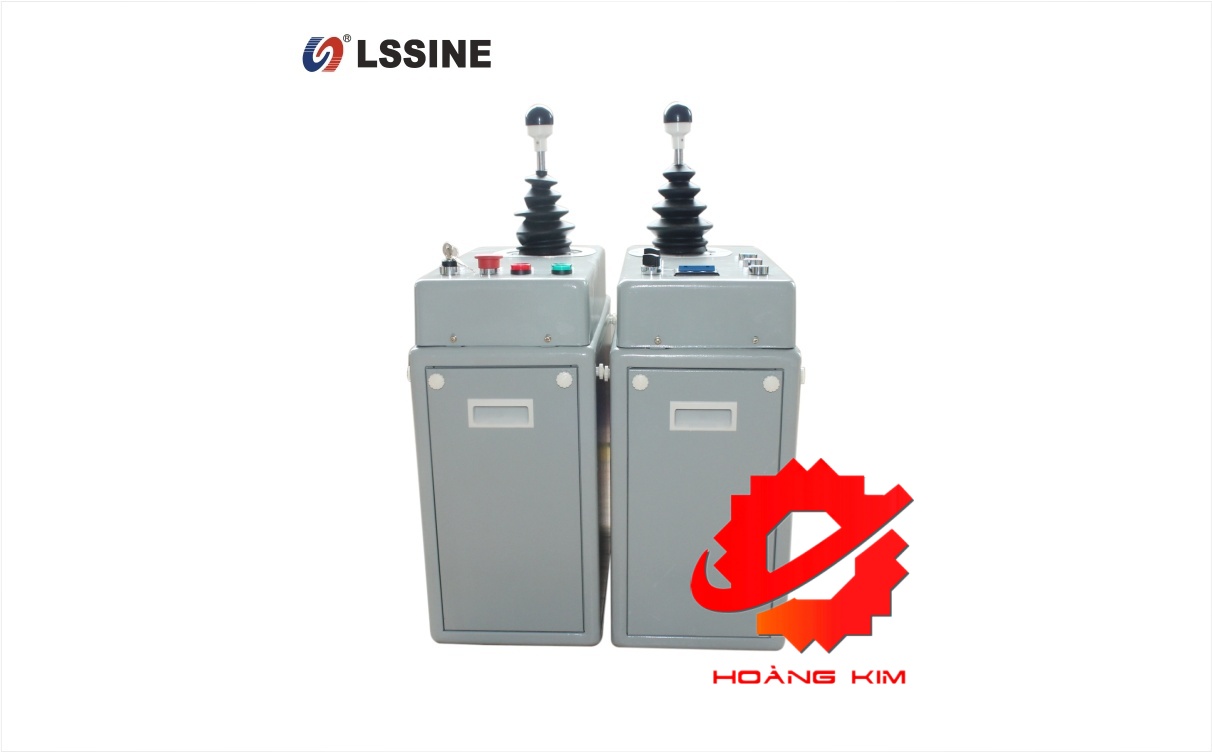

Tay Trang Điều Khiển Cầu Trục QT1B: Giải Pháp Điều Khiển Cabin Chính Xác

Tay trang điều khiển cầu trục QT1B (hay còn gọi là cần điều khiển, khống chế cầu trục) là một trong những thiết bị điện cơ quan trọng, được lắp đặt trong cabin để người vận hành điều khiển mọi hoạt động của cầu trục, cổng trục một cách trực tiếp và chính xác. Với thiết kế cơ học bền bỉ và tính năng đóng mở cấp tốc độ linh hoạt, QT1B là lựa chọn lý tưởng cho các hệ thống nâng hạ đòi hỏi độ tin cậy cao.

Nếu bạn đang tìm kiếm giải pháp điều khiển cầu trục cabin hiệu suất cao, tay trang QT1B chính là câu trả lời.

Tay Trang Điều Khiển Cầu Trục QT1B Là Gì?

Tay trang QT1B là một loại cần gạt điều khiển được lắp đặt cố định trong cabin của cầu trục hoặc cổng trục. Chức năng chính của nó là chuyển đổi tín hiệu cơ học (thao tác gạt tay của người lái) thành tín hiệu điện để điều khiển gián tiếp tốc độ và hướng di chuyển của các động cơ:

Nâng/Hạ hàng hóa.
Di chuyển ngang (xe con/tời).
Di chuyển dọc (xe lớn/cầu trục).

Đặc điểm nổi bật của dòng QT1B là khả năng điều khiển đa cấp tốc độ, giúp người vận hành kiểm soát tải trọng một cách mượt mà và an toàn.

Đặc Điểm Kỹ Thuật Nổi Bật Của Tay Trang Điều Khiển Cầu Trục

Tay trang QT1B được thiết kế để hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, với các thông số kỹ thuật tối ưu:

THÔNG SỐ KỸ THUẬT

Mã sản phẩm: Bàn điều khiển liên động QT1B

Cấu hình tiếp điểm & số cơ cấu điều khiển:

Lắp bộ tiếp điểm 10A: 1 cơ cấu điều khiển
Lắp bộ tiếp điểm 25/32A: 1 cơ cấu điều khiển
Lắp bộ tiếp điểm 63A: 1 cơ cấu điều khiển

Mã đặc chế cho đường dây:

CÁC THÔNG SỐ KỸ THUẬT CHÍNH

Yêu cầu về nhiệt độ: -5°C đến +40°C
Độ ẩm không khí tương đối: Không vượt quá 50%
Lực tác động lên tay cầm: ≤ 50 Newton (N)
Đặc tính tiếp điểm:
- Nguồn điện: Xoay chiều (AC)
- Dòng điện định mức (A): 10A, 32A, 63A
- Điện áp định mức (V): 380V (có thể lên đến 440V)
Số hướng vận hành tối đa: 8
Số lượng bộ điều khiển chính (Main Controller): 6

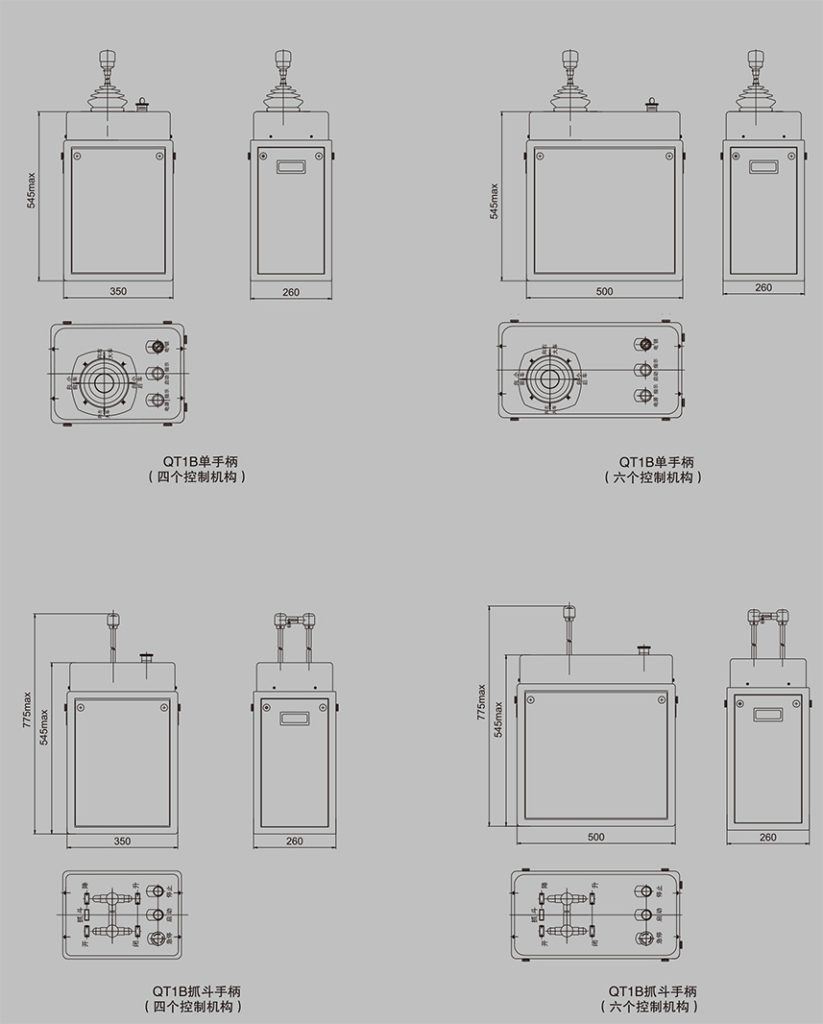

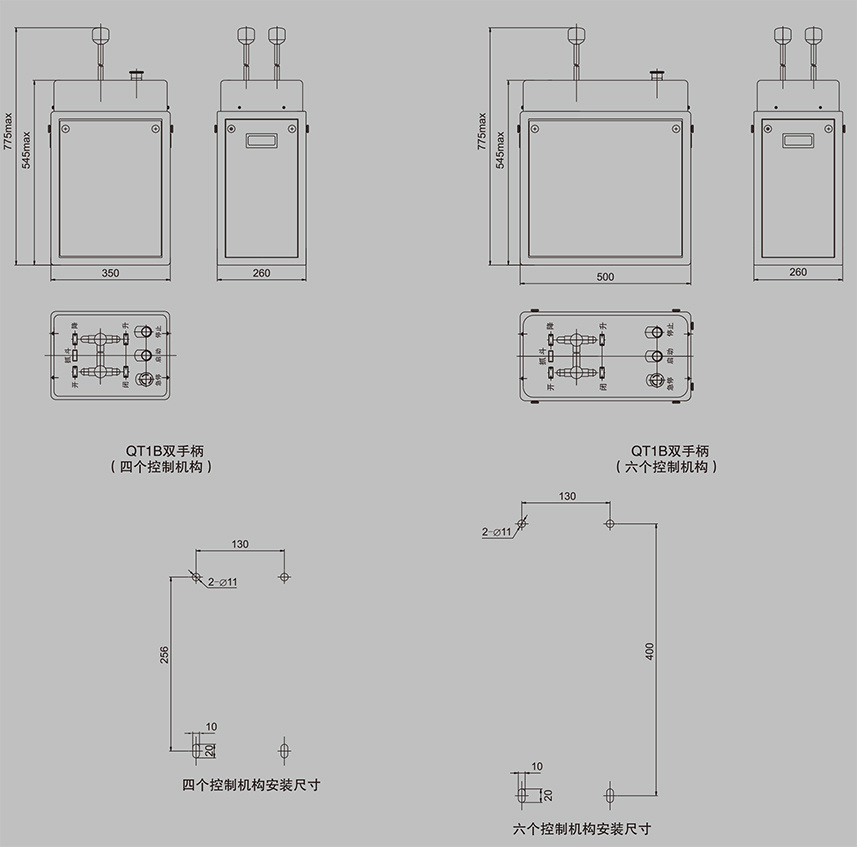

KÍCH THƯỚC:

Cấu Tạo Và Nguyên Lý Hoạt Động

Tay trang QT1B hoạt động dựa trên nguyên lý cơ điện đơn giản nhưng cực kỳ hiệu quả:

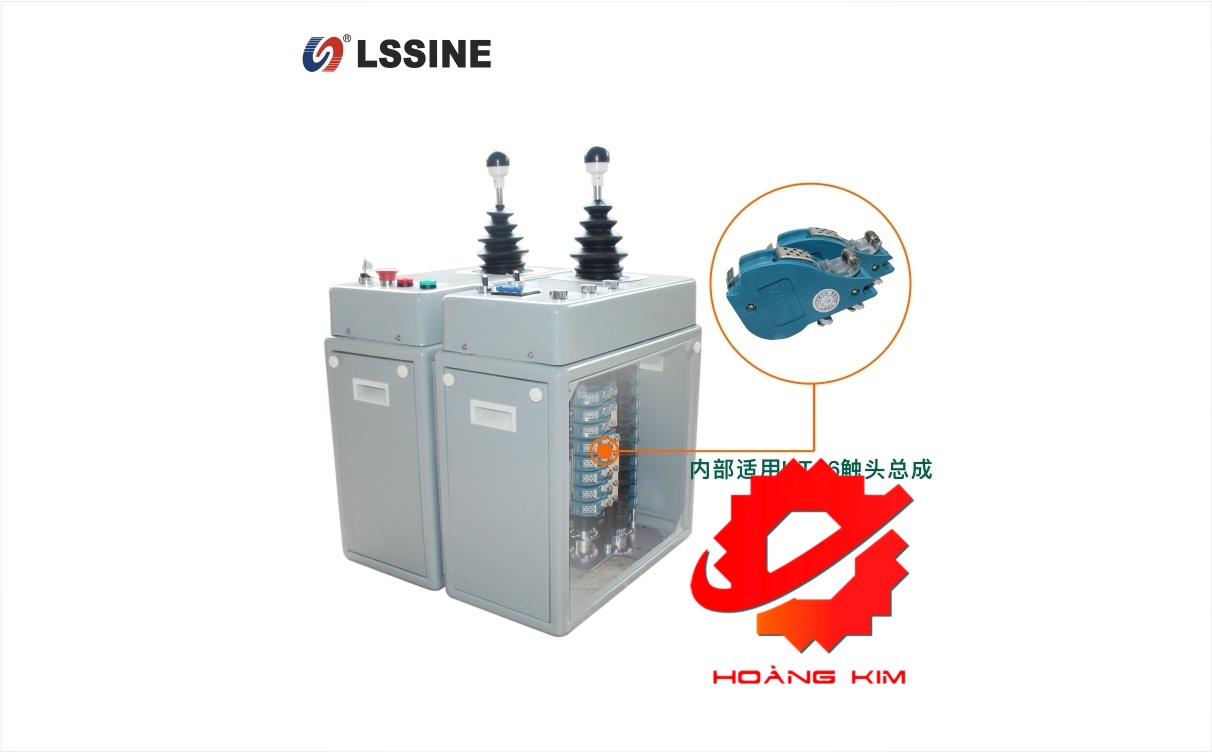

1. Cấu Tạo Cơ Bản

Cần gạt (Joystick): Là bộ phận chính để người vận hành thao tác.
Cơ cấu truyền động bánh răng: Chuyển đổi chuyển động gạt tay thành chuyển động quay của trục tiếp điểm.

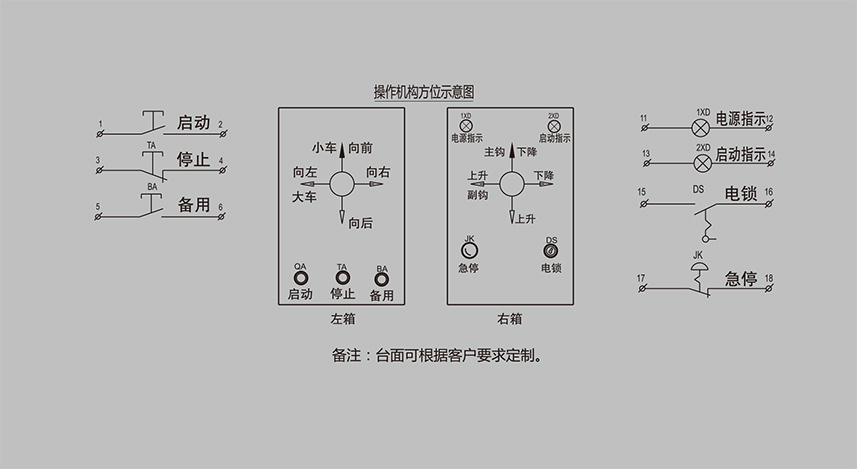

Hệ thống tiếp điểm (Contacts): Gồm các tiếp điểm chính và phụ, được sắp xếp theo cấp. Khi cần gạt được đẩy đến cấp độ nào, các tiếp điểm tương ứng sẽ đóng lại, gửi tín hiệu điện áp thấp (thường $110\text{V}, 220\text{V}$ hoặc $440\text{V}$ cho mạch điều khiển) đến rơle hoặc biến tần.
Vỏ bảo vệ: Làm bằng nhựa hoặc kim loại, đảm bảo độ bền cơ học và chống bụi bẩn theo tiêu chuẩn IP54.

2. Nguyên Lý Vận Hành Đa Cấp Tốc Độ

Khi người vận hành gạt cần:

Cấp 1: Gạt nhẹ, tiếp điểm cấp 1 đóng. Động cơ chạy với tốc độ thấp (thường thông qua Biến tần hoặc Khởi động từ cấp tốc độ 1).
Cấp 2, 3, 4, 5: Gạt sâu hơn, các tiếp điểm cấp độ cao hơn sẽ đóng nối tiếp. Động cơ tăng dần tốc độ.

Cơ chế tự động trả về vị trí 0 (vị trí dừng) là một tính năng an toàn tuyệt đối, đảm bảo cầu trục dừng ngay lập tức khi người vận hành thả tay.

Ứng Dụng Phổ Biến Của Tay Trang QT1B

Do thiết kế nằm trong cabin, tay trang QT1B thường được ứng dụng cho các loại máy móc yêu cầu vận hành liên tục, tải trọng lớn và cần độ chính xác cao:

Cầu Trục Cabin (Cranes with Cab): Đây là ứng dụng chính, nơi người vận hành ngồi trong cabin để kiểm soát tầm nhìn tốt nhất.
Cổng Trục Lớn (Gantry Cranes): Đặc biệt là các cổng trục có tải trọng lớn tại cảng biển, bến bãi.
Máy Cẩu Công Nghiệp: Dùng trong các nhà máy thép, nhà máy thủy điện, khu vực xử lý rác, nơi cần điều chỉnh tốc độ nâng hạ và di chuyển tải trọng nặng một cách chi tiết.
Hệ thống điều khiển máy móc công suất lớn: Sử dụng để điều khiển gián tiếp qua PLC hoặc Biến tần, giúp bảo vệ động cơ và tăng tuổi thọ thiết bị.

Tại Sao Nên Chọn Tay Trang QT1B?

Độ Chính Xác Cao: Khả năng điều khiển đa cấp tốc độ giúp người vận hành kiểm soát gia tốc và giảm tốc mượt mà, tránh rung lắc và va chạm tải trọng.
An Toàn Tuyệt Đối: Cơ chế tự động trả về 0 (nếu có) đảm bảo an toàn tối đa khi sự cố xảy ra.
Bền Bỉ: Lớp bảo vệ IP54 và cấu tạo tiếp điểm rời dễ dàng thay thế giúp kéo dài tuổi thọ thiết bị trong môi trường khắc nghiệt.
Tương Thích Rộng: Dễ dàng tích hợp với các hệ thống điện điều khiển hiện đại như biến tần và PLC.

Tay trang điều khiển cầu trục QT1B không chỉ là một thiết bị điều khiển, mà còn là yếu tố then chốt đảm bảo hiệu quả và an toàn cho toàn bộ hệ thống nâng hạ của bạn.
