Phanh điện từ

Phanh điện từ – Giải pháp kiểm soát chuyển động chính xác

Trong các hệ thống máy móc công nghiệp hiện đại, việc kiểm soát chuyển động và dừng thiết bị một cách chính xác đóng vai trò vô cùng quan trọng. Phanh điện từ chính là giải pháp tối ưu giúp đảm bảo an toàn, tăng hiệu suất vận hành và giảm thiểu rủi ro trong quá trình sử dụng.
Vậy phanh điện từ là gì, cấu tạo và nguyên lý hoạt động ra sao, ứng dụng vào thực tế như thế nào? Hãy cùng Công ty TNHH Xuất Nhập Khẩu Thiết Bị Công Nghiệp Hoàng Kim tìm hiểu chi tiết trong bài viết dưới đây.

Phanh điện từ là gì?

Tổng quan về phanh điện từ

Phanh điện từ (Electromagnetic Brake) là thiết bị sử dụng lực từ trường sinh ra từ dòng điện để tạo ra lực hãm, giúp dừng hoặc giữ cố định trục quay của động cơ. Đây là một trong những giải pháp phanh hiện đại, được ứng dụng rộng rãi trong công nghiệp nhờ độ chính xác cao, phản hồi nhanh và độ bền tốt.

Ngày nay, người ta thường sử dụng loại phanh điện từ này thường trong các trường hợp sau:

Trong trường hợp xảy ra sự cố hoặc hệ thống, động cơ ngưng hoạt động dưới bất kỳ lý do nào đi nữa thì loại thiết bị này vẫn đảm bảo động cơ ở trong trạng thái hoạt động.

Loại phanh này khắc phục được hạn chế khi muốn loại bỏ quán tính quay của động cơ khi tắt hoạt động.

Phanh điện từ là gì?

Cấu tạo và nguyên lý hoạt động của phanh điện tử

Cấu tạo

Cấu tạo hệ thống phanh điện từ
Cấu tạo hệ thống phanh điện từ

Phanh điện từ hiện nay đa dạng về kiểu dáng, loại phanh nhưng thành phần cấu tạo chính của thiết bị này bao gồm:

  • Công tắc nguồn: Đây là bộ phận quan trọng nhất trong hệ thống hoạt động của phanh. Chi tiết này được lắp đặt ở khoang bình điện. Chúng có vai trò kết nối giữa nguồn cực dương bình điện đến với nguồn điện từ bộ điều khiển trong hệ thống phanh điện từ. Đây cũng là công tắc nguồn tổng giúp vận hành hệ thống của thắng được hoạt động.
  • Bộ điều khiển: Bộ điều khiển lõi phanh bằng điện từ được biết là phần mô-đun có vai trò chính là điều khiển nguồn điện. Khi tín hiệu truyền về mô-đun và xử lý, chính nhờ hệ thống này sẽ cấp dòng tương ứng đến các lõi, từ đó giúp tạo ra lực phanh từ.
  • Cảm biến tốc độ: Bộ phận cảm biến có trên phanh điện từ thường được lắp ngay trên giá phần tĩnh. Khi các cánh tản nhiệt hoạt động, chúng sẽ tạo ra các xung tín hiệu. Nhờ vào điều này, bộ phận cảm biến sẽ nhận biết được tốc độ xe và gửi thông tin về hộp xử lý.
  • Công tắc điều khiển bằng tay: Bộ phận công tắc sẽ chia thành nhiều cấp độ khác nhau tương ứng với lực trên hệ thống. Chúng thường được lắp tích hợp chung với ở vị trí trên công tắc đa năng.
  • Công tắc áp suất: Bộ phận này được lắp đặt trên đường hơi phanh với vai trò hỗ trợ lực tác động cùng với chân phanh.
  • Bảng báo hiệu: Là thiết bị với chức năng chính là để hiển thị hoạt động của phanh điện từ, giúp cho người sử dụng có thể chẩn đoán cũng như kiểm soát tình trạng hư hỏng của hệ thống phanh.
  • Cụm stator hay là phần tĩnh: Bao gồm tổ hợp rất nhiều cuộn dây nối liền với các bộ phận khác với phần giá đỡ cố định.

Nguyên lý hoạt động

Nguyên lý hoạt động của thắng từ
Nguyên lý hoạt động của thắng từ

Phanh điện từ do luôn được kết nối trực tiếp với bộ phận trục quay của hệ thống hay thiết bị động cơ, nên vì thế khi nó hoạt động sẽ dẫn đến việc phanh từ phải từ quay theo. Vì thế chúng hoạt động theo 2 trạng thái khác nhau:

Khi hoạt động:

  • Nam châm điện khi được kích hoạt, dẫn đến từ trường được sinh sản, qua đó tạo ra lực hút lên phần đĩa quay.
  • Tiếp sau đó, phần đĩa quay sẽ bị hút và dính chặt vào nam châm điện, kết hợp với lực ma sát lớn khiến cho bề mặt của đĩa quay trực tiếp tác động lên bề mặt khiến cho trục quay giảm tốc cũng như dừng động cơ một cách nhanh chóng.

Trong trạng thái không hoạt động:

Ở trạng thái phanh điện từ không hoạt động này, nam châm điện không được kích hoạt vì thế khoảng hở giữa nam châm và phần ứng sẽ được duy trì ở một khoảng hở nhỏ tầm 1.5mm. Thế nhưng phần ứng cùng trục động cơ thì vẫn quay bình thường. Chính vào lúc này, cơ chế hồi của lò xo nằm trên phần ứng sẽ tự động kéo phần đĩa quay trở lại vị trí ban đầu khi hệ thống ngắt điện khỏi thắng từ.

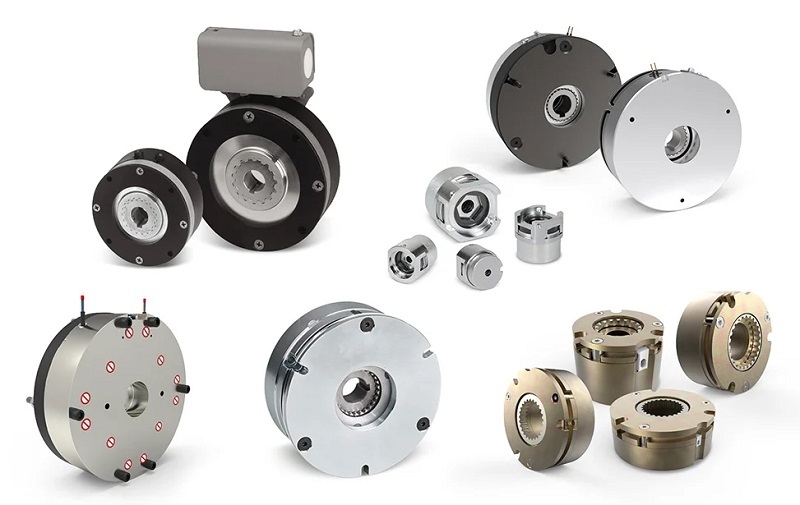

Phân loại

Phanh dạng đóng: Mất điện phanh tự động hoạt động, đảm bảo an toàn cao (thang máy, cầu trục)

Phanh dạng mở: Có điện mới phanh, phù hợp hệ thống điều khiển linh hoạt

Phanh dạng đĩa: Phổ biến nhất, lực phanh lớn, phản hồi nhanh, độ bền cao

Phanh dạng tang trống: Chịu tải tốt, dùng trong hệ thống nâng hạ tải trọng lớn

Phanh dòng xoáy: Không tiếp xúc, ít hao mòn, hoạt động êm và tuổi thọ cao

Ưu và nhược điểm của phanh điện từ

Loại phanh này có nhiều ưu điểm nổi bật như:

Phản hồi nhanh, độ chính xác cao: Giúp dừng hoặc giữ trục gần như tức thì.

An toàn khi mất điện (với loại thường đóng): Tự động phanh, tránh rơi tải

Kết cấu gọn, đa dạng thiết kế, dễ lắp đặt: Phù hợp nhiều loại động cơ và hệ thống

Hoạt động ổn định, độ bền cao: Ít hỏng vặt, bảo trì đơn giản

Dễ tích hợp tự động hóa: Điều khiển linh hoạt trong dây chuyền sản xuất

Bên cạnh những ưu điểm thì loại phanh này còn tồn tại những hạn chế nhất định như: Phụ thuộc vào nguồn điện với loại phanh mở, sinh nhiệt khi hoạt động liên tục, má phanh vẫn bị mài mòn với loại phanh đĩa, tang trống,hiệu suất giảm trong môi trường khắc nghiệt nếu không chọn đúng loại.

Kinh nghiệm chọn phanh điện từ

Với hơn 10 năm kinh nghiệm cung cấp thiết bị công nghiệp, Hoàng Kim nhận thấy việc chọn đúng phanh điện từ không chỉ giúp hệ thống vận hành ổn định mà còn tiết kiệm đáng kể chi phí bảo trì và thay thế. Dưới đây là những kinh nghiệm thực tế bạn nên lưu ý:

Chọn đúng mô-men phanh: Đây là yếu tố quan trọng nhất. Cần tính toán dựa trên tải, quán tính và tốc độ quay để đảm bảo phanh đủ lực giữ và dừng an toàn. Chọn thiếu sẽ gây trượt, chọn dư quá lại lãng phí chi phí.

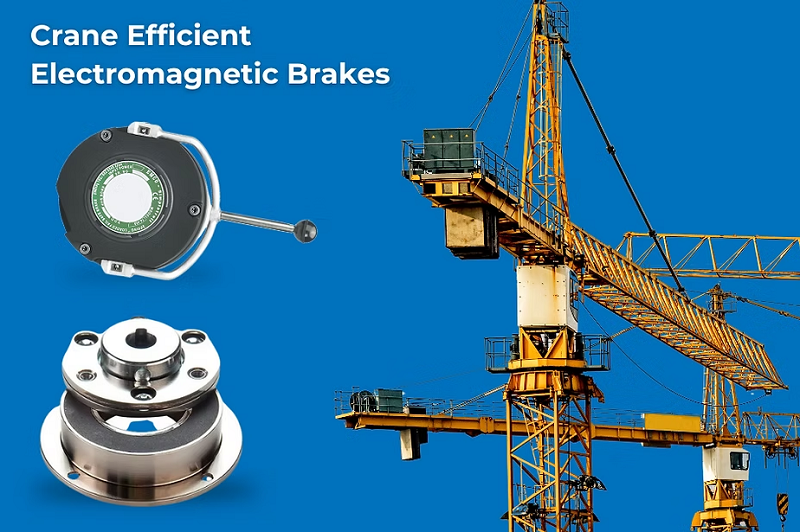

Ưu tiên loại phanh phù hợp với yêu cầu an toàn: Với hệ thống nâng hạ, cầu trục, thang máy… nên dùng phanh thường đóng để đảm bảo mất điện vẫn phanh. Ngược lại, các dây chuyền tự động có thể chọn loại thường mở để điều khiển linh hoạt.

Lựa chọn điện áp và khả năng tương thích: Kiểm tra kỹ điện áp (24V, 220V, 380V) và khả năng đồng bộ với động cơ, tủ điều khiển để tránh lỗi khi lắp đặt và vận hành.

Quan tâm đến môi trường làm việc: Nếu làm việc trong môi trường bụi, ẩm hoặc nhiệt độ cao, nên chọn phanh có cấp bảo vệ tốt (IP cao), vật liệu bền nhiệt để tăng tuổi thọ.

Chú ý đến tần suất hoạt động: Hệ thống chạy liên tục hoặc phanh nhiều lần cần chọn loại có khả năng tản nhiệt tốt, độ bền cao để tránh quá nhiệt và mài mòn nhanh.

Chọn thương hiệu và đơn vị cung cấp uy tín là yếu tố quyết định: Nhà cung cấp uy tín, mang đến sản phẩm chất lượng và có kinh nghiệm sẽ tư vấn đúng loại, đúng thông số và hỗ trợ kỹ thuật lâu dài, giúp bạn hạn chế rủi ro trong quá trình sử dụng.

Mua phanh điện từ chính hãng ở đâu?

Hoàng Kim đa dạng loại phanh điện từ động cơ

Phanh điện từ là thiết bị quan trọng giúp đảm bảo an toàn và nâng cao hiệu quả vận hành trong các hệ thống công nghiệp. Việc lựa chọn đúng loại phanh phù hợp sẽ giúp tăng tuổi thọ thiết bị và tối ưu chi phí vận hành.

Công ty TNHH Xuất Nhập Khẩu Thiết Bị Công Nghiệp Hoàng Kim là đơn vị uy tín với hơn 10 năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp. Chúng tôi cam kết: Sản phẩm đa dạng, đầy đủ công suất, hàng chính hãng, được test trước khi nhận hàng, tư vấn kỹ thuật tận tâm, giao hàng nhanh toàn quốc, giá cả cạnh tranh.

Nếu bạn đang cần tìm một nơi chuyên cung cấp các loại thắng điện từ, chần chờ gì mà không liên hệ ngay với Thiết Bị Công Nghiệp Hoàng Kim. Để biết thông tin về mẫu sản phẩm hay giá bán, vui lòng liên hệ qua số Hotline 097 806 9991 để chúng tôi có thể tư vấn loại phù hợp cho bạn.
