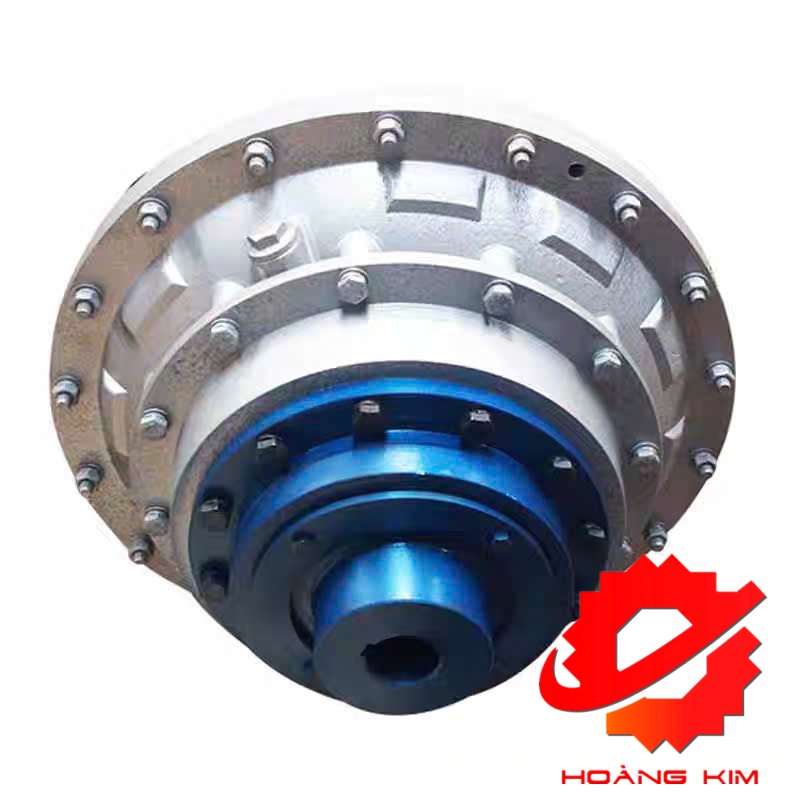

Khớp Nối Thủy Lực YOX

Giá bán: Liên hệ

    ✓Mua hàng nhanh: gọi ngay: 0978069991

    ✓Miến phí vận chuyển

    ✓Miến phí đổi trả hàng trong vòng 7 ngày (Chi tiết)

    ✓ Thời gian: T2 – T7 từ 8h đến 20h & CN từ 8h đến 17h

    - +

    I. Khớp Nối Thủy Lực YOX Là Gì?

    Khớp nối thủy lực YOX (thường được gọi là khớp nối thủy lực hạn chế mô-men xoắn) là thiết bị truyền động sử dụng năng lượng thủy động lực học của chất lỏng (thường là dầu thủy lực) để truyền tải mô-men xoắn từ động cơ đến máy công tác.

    Khác với các loại khớp nối cơ khí thông thường, YOX không có sự kết nối cứng giữa trục dẫn động và trục bị động, giúp hệ thống vận hành êm ái và loại bỏ các cú sốc cơ khí khi khởi động.

    II. Thông Số Kỹ Thuật Các Model YOX Phổ Biến

    BẢNG THÔNG SỐ KÍCH THƯỚC KHỚP NỐI THỦY LỰC YOX / TVA



    Model Lmin (mm) D (mm) Đầu vào

    d1max  (mm)

    		 Đầu vào

    H1max (mm)

    		 Đầu ra

    d2max  (mm)

    		 Đầu ra

    H2max (mm)

    		 Lượng dầu nạp Max (L) Lượng dầu nạp Min (L) Trọng lượng (kg, không dầu) Tốc độ quay tối đa (r/min)
    YOX250 220 Ø300 Ø38 60 Ø35 60 1.8 0.9 20 1500
    YOX280A 255 Ø345 Ø38 80 Ø40 100 2.8 1.4 21 1500
    YOX320 304 Ø388 Ø48 110 Ø45 100 5.2 2.6 39 1500
    YOX340 288 Ø390 Ø48 110 Ø45 100 5.8 2.9 50 1500
    YOX360 310 Ø430 Ø55 110 Ø55 110 7.1 3.55 55 1500
    YOX380 320 Ø450 Ø60 140 Ø60 140 8.4 4.2 65 1500
    YOX400 (YOXII400) 356 Ø480 Ø60 140 Ø60 140 9.3 4.65 70 1500
    YOX420 368 Ø495 Ø60 140 Ø65 140 12 6 73 1500
    YOX450 (YOXII450) 397 Ø530 Ø75 140 Ø75 140 13 6.5 87 1500
    YOX500 411 Ø590 Ø85 170 Ø85 145 19.2 9.6 107 1500
    YOX510 426 Ø590 Ø85 170 Ø85 145 19 9.5 107 1500
    YOX560 459 Ø650 Ø95 170 Ø110 180 27 13.5 155 1500
    TVA562 (YOX562) 449 / 471 Ø634 Ø100 170 Ø110 180 30 15 160 1500
    YOX600 474 Ø695 Ø95 170 Ø110 180 36 18 180 1500
    TVA650 (YOX650) 536 Ø740 Ø125 225 Ø130 200 46 23 270 / 220 1500
    TVA750 (YOX750) 603 Ø842 Ø140 250 Ø150 250 68 34 340 / 310 1500
    TVA866 (YOX866) 682 Ø978 Ø160 250 Ø160 265 111 55.5 570 / 525 1500
    YOX1000 722 Ø1125 Ø180 250 Ø180 280 144 72 800 1000
    YOX1150 830 Ø1295 Ø180 300 Ø180 300 220 110 1100 750
    YOX1250 900 Ø1406 Ø200 350 Ø200 350 270 135 1300 750
    YOXII500 435 Ø590 Ø85 170 Ø90 170 19.2 9.6 107 1500
    YOXII560 489 / 529 Ø650 Ø120 210 Ø120 210 30 15 155 1500
    YOXII650 556 Ø740 Ø130 210 Ø130 210 46 23 220 1500
    YOXII750 618 Ø842 Ø140 250 Ø140 250 68 34 310 1500

    Ghi chú kỹ thuật

    🔺 Khi H1 hoặc H2 vượt quá chiều dài liệt kê trong bảng, có thể tăng tương ứng chiều dài L.

    III. 4 Ưu Điểm Đột Phá Của Khớp Nối Thủy Lực Kiểu YOX

    1. Khả năng khởi động mềm (Soft Start)

    Khớp nối YOX cho phép động cơ khởi động ở chế độ không tải hoặc tải nhẹ, sau đó mới từ từ kéo tải của máy công tác lên. điều này giúp giảm dòng khởi động, bảo vệ hệ thống điện và tránh hiện tượng sụt áp.

    2. Bảo vệ quá tải tuyệt đối cho Motor

    Khi xảy ra hiện tượng kẹt máy hoặc quá tải đột ngột, sự trượt giữa bánh bơm và bánh tuabin sẽ tăng lên. Lúc này, năng lượng dư thừa sẽ chuyển hóa thành nhiệt làm chảy nút chảy (fusible plug), dầu thoát ra ngoài và ngắt truyền động ngay lập tức, bảo vệ motor không bị cháy.

    3. Giảm chấn và triệt tiêu rung động

    Vì truyền động qua môi chất lỏng, các rung động xoắn và sốc cơ khí từ máy công tác sẽ không truyền ngược về động cơ, giúp tăng tuổi thọ cho toàn bộ hệ thống trục và vòng bi.

    4. Cân bằng tải cho hệ thống đa động cơ

    Đối với các hệ thống băng tải dài sử dụng nhiều động cơ, khớp nối thủy lực YOX giúp phân phối tải trọng đồng đều, tránh tình trạng động cơ này gánh tải cho động cơ kia.

    IV. Ứng Dụng Của Khớp Nối YOX Trong Công Nghiệp

    Nhờ tính năng bảo vệ bền bỉ, khớp nối YOX được ứng dụng rộng rãi trong các ngành công nghiệp nặng:

    • Hệ thống băng tải: Ngành khai thác than, đá, quặng sắt.

    • Máy nghiền & Máy nghiền bi: Ngành xi măng, sản xuất vật liệu xây dựng.

    • Máy trộn & Trạm trộn bê tông: Đảm bảo khởi động êm khi có đầy vật liệu bên trong.

    • Quạt ly tâm công suất lớn: Giảm quán tính khi bắt đầu vận hành.

    • Máy bơm chất lỏng: Bảo vệ chống va đập thủy lực (búa nước).

    V. Cấu Tạo Và Nguyên Lý Hoạt Động

    Cấu tạo cơ bản của khớp nối thủy lực YOX bao gồm:

    1. Bánh bơm (Pump Impeller): Nối với trục động cơ.

    2. Bánh tuabin (Turbine Runner): Nối với trục máy công tác.

    3. Vỏ khớp nối: Chứa dầu thủy lực và bảo vệ các bộ phận bên trong.

    4. Cánh hướng dòng: Tối ưu hóa luồng chảy của chất lỏng.

    Nguyên lý: Khi động cơ quay, bánh bơm đẩy dầu thủy lực tạo ra năng lượng động năng. Luồng dầu này đập vào cánh của bánh tuabin, làm bánh tuabin quay và kéo máy công tác chuyển động.

    📞 Liên Hệ Báo Giá Khớp Nối Thủy Lực YOX Chính Hãng

    Quý khách hàng đang cần tìm đơn vị cung cấp khớp nối YOX uy tín với đầy đủ chứng chỉ CO, CQ? Hãy liên hệ ngay với chúng tôi để được tư vấn kỹ thuật và nhận bảng giá cạnh tranh nhất.
