Khớp nối trục

Tổng quan về khớp nối trục

Bên trong các loại máy móc và thiết bị công nghiệp, khớp nối trục là một trong những bộ phận quan trọng không thể thiếu. Bởi nó giúp liên kết các chi tiết máy lại với nhau để cho ra một sản phẩm hoàn thiện có khả năng vận hành tốt nhất. Không để bạn phải chờ lâu hơn nữa, Công ty thiết bị công nghiệp Hoàng Kim sẽ đưa bạn đi tìm hiểu chi tiết hơn về loại khớp nối này.

Khớp nối trục là gì?

Khớp trục là một chi tiết cơ khí dùng để kết nối hai trục quay với nhau

Khớp nối trục có tên gọi tiếng Anh là Couplings. Đây là một chi tiết cơ khí chuyên dùng để kết nối hệ thống hai trục quay lại với nhau. Mục đích chính là hỗ trợ truyền lực hoặc truyền tải momen xoắn từ đầu trục này đến đầu trục kia trong quá trình máy móc hoạt động.

Trong nhiều trường hợp khác, khớp nối trục còn đảm nhận nhiệm vụ giống như là một bản lề hỗ trợ quá trình đóng mở các cơ cấu có bên trong máy móc. Nó giúp thiết bị ngăn ngừa tình trạng quá tải, hỗ trợ giảm tải trọng động, giảm chấn, giảm rung lắc và bù sai lệch tâm giữa hệ thống các trục được kết nối.

Cấu tạo và nguyên lý hoạt động của khớp nối trục

Khớp trục nối có cấu tạo khá đơn giản khi nó chỉ bao gồm các Hub được làm từ kim loại không gỉ như nhôm, thép, đồng hoặc loại sắt dẻo cao cấp. Kết hợp với đó là tấm đệm cao su được lắp đặt ngay giữa khớp nối làm từ các vật liệu cao cấp như Nitril, Hytrel và Urethane.

Theo đó, các khớp nối sẽ kết nối hai đầu trục lại với nhau một cách chắc chắn sau khi được lắp đặt bên trong chi tiết máy để truyền động, hấp thụ sốc và chống rung lắc tốt. Tuy nhiên, nó sẽ không truyền tải nhiệt của động cơ từ trục này sang trục khác để ngăn chặn tình trạng quá nhiệt xảy ra. Nhờ vậy mà các hư hỏng khi thiết bị vận hành được giảm thiểu xuống mức thấp nhất.

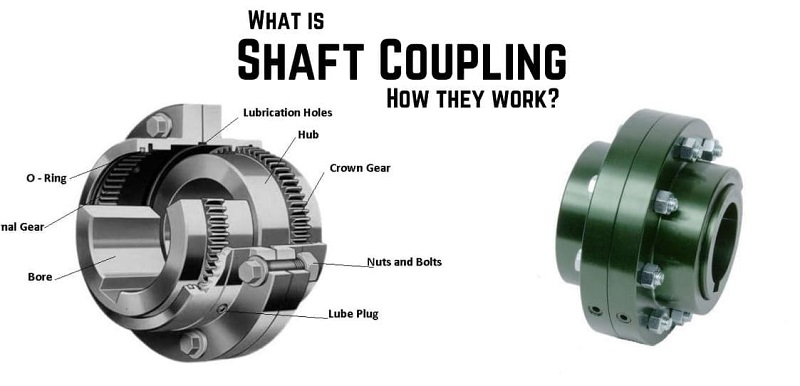

Khớp trục có cấu tạo và nguyên lý hoạt động đơn giản

Tổng quan về khớp nối trục

Bên trong các loại máy móc và thiết bị công nghiệp, khớp nối trục là một trong những bộ phận quan trọng không thể thiếu. Bởi nó giúp liên kết các chi tiết máy lại với nhau để cho ra một sản phẩm hoàn thiện có khả năng vận hành tốt nhất. Không để bạn phải chờ lâu hơn nữa, Công ty thiết bị công nghiệp Hoàng Kim sẽ đưa bạn đi tìm hiểu chi tiết hơn về loại khớp nối này.

Khớp nối trục là gì?

Khớp nối trục là một chi tiết cơ khí dùng để kết nối hai trục quay với nhau

Khớp nối trục có tên gọi tiếng Anh là Couplings. Đây là một chi tiết cơ khí chuyên dùng để kết nối hệ thống hai trục quay lại với nhau. Mục đích chính là hỗ trợ truyền lực hoặc truyền tải momen xoắn từ đầu trục này đến đầu trục kia trong quá trình máy móc hoạt động.

Trong nhiều trường hợp khác, khớp nối trục còn đảm nhận nhiệm vụ giống như là một bản lề hỗ trợ quá trình đóng mở các cơ cấu có bên trong máy móc. Nó giúp thiết bị ngăn ngừa tình trạng quá tải, hỗ trợ giảm tải trọng động, giảm chấn, giảm rung lắc và bù sai lệch tâm giữa hệ thống các trục được kết nối.

Cấu tạo và nguyên lý hoạt động của khớp nối trục

Khớp nối trục có cấu tạo khá đơn giản khi nó chỉ bao gồm các Hub được làm từ kim loại không gỉ như nhôm, thép, đồng hoặc loại sắt dẻo cao cấp. Kết hợp với đó là tấm đệm cao su được lắp đặt ngay giữa khớp nối làm từ các vật liệu cao cấp như Nitril, Hytrel và Urethane.

Theo đó, các khớp nối sẽ kết nối hai đầu trục lại với nhau một cách chắc chắn sau khi được lắp đặt bên trong chi tiết máy để truyền động, hấp thụ sốc và chống rung lắc tốt. Tuy nhiên, nó sẽ không truyền tải nhiệt của động cơ từ trục này sang trục khác để ngăn chặn tình trạng quá nhiệt xảy ra. Nhờ vậy mà các hư hỏng khi thiết bị vận hành được giảm thiểu xuống mức thấp nhất.

Khớp nối trục có cấu tạo và nguyên lý hoạt động đơn giản

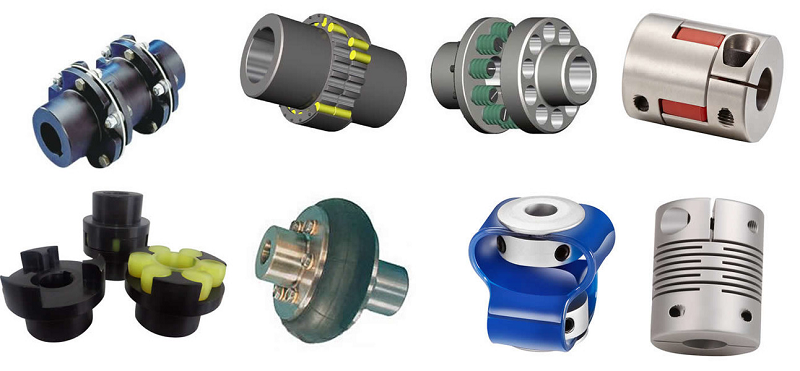

Các loại khớp nối trục hiện nay

Tại các nhà phân phối thiết bị công nghiệp, bạn sẽ tìm thấy rất nhiều loại khớp nối được sử dụng rộng rãi. Phổ biến nhất là:

  • Khớp nối dầm: Được thiết kế nhiều đường xoắn ốc bên trong thân khớp nối để điều chỉnh độ lệch song song tối đa 0.025 inch và độ lệch góc lên đến 7 độ. Theo đó, khớp nối dầm được ứng dụng rộng rãi trong quá trình kiểm soát tốc độ momen xoắn dưới 100 inch-IBS.
  • Khớp nối ống xếp: Loại khớp nối này có rất nhiều nếp gấp kim loại bên trong để tạo ra độ cứng và độ xoắn cao trong quá trình vận hành. Nó hỗ trợ người dùng truyền momen xoắn từ trục máy này đến trục máy khác một cách rất nhanh chóng.
  • Khớp nối xích: Được lắp đặt nhông xích bên trong khớp nối để điều chỉnh độ lệch góc khoảng 2 độ và độ lệch song song khoảng 0.015 inch.

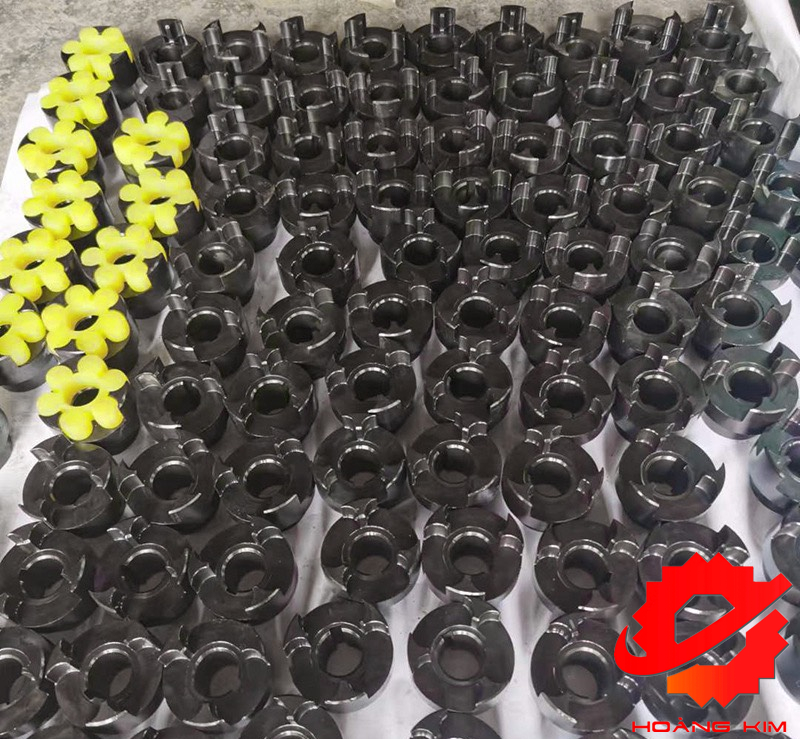

  • Khớp nối hàm: Hiện có hai loại khớp nối hàm được sử dụng phổ biến là khớp nối hàm thẳng và khớp nối hàm cong. Chúng được dùng để điều khiển chuyển động và hỗ trợ truyền động công suất nhẹ cho các loại máy móc và thiết bị lắp đặt.
  • Khớp nối màng: Bên trong khớp nối màng có một hoặc nhiều tấm màng ngăn để hỗ trợ ghép nối các bộ phận có khả năng chuyển động quay tròn. Ưu điểm lớn nhất của khớp nối màng là nó không cần được bôi trơn mà vẫn có thể truyền momen xoắn cao với tốc độ khá nhanh.

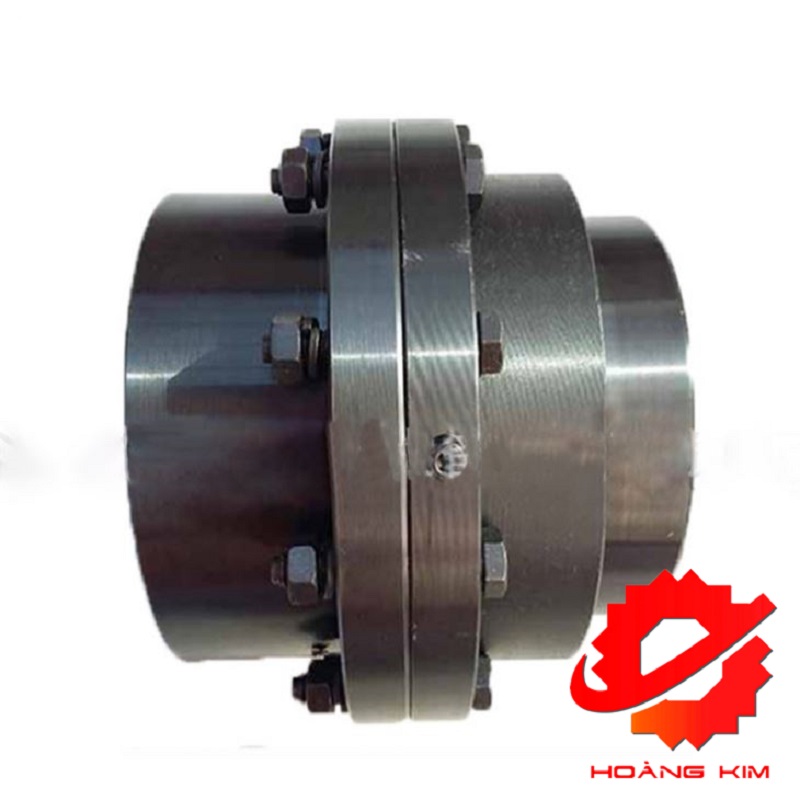

Ngoài ra trên thị trường hiện nay còn có một số loại khớp nối khác được sử dụng cho máy móc công nghiệp là khớp nối Oldham, Schmidt, bulong, khớp nối kẹp, khớp nối răng, khớp nối đĩa và khớp nối lò xò,… Dựa vào kết cấu của chi tiết máy và các đầu trục cần được ghép nối, mà bạn hãy chọn mua loại khớp nối phù hợp nhất.

Ứng dụng nổi bật của khớp nối trục

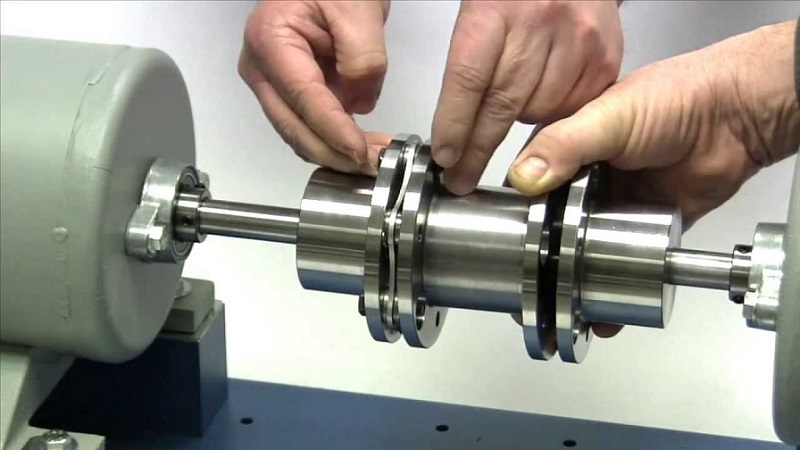

Khớp nối trục hỗ trợ truyền tải năng lượng và truyền động nhanh chóng

Theo các chuyên gia sản xuất thiết bị công nghiệp cho biết khớp nối trục có tính ứng dụng đa dạng như sau:

  • Truyền tải năng lượng từ đầu trục này sang đầu trục khác trong quá trình máy móc và thiết bị hoạt động.
  • Kết nối hai đầu trục có kết cấu khác nhau theo cách chắc chắn nhất.
  • Bảo vệ máy móc, thiết bị trong trường hợp bị quá tải khi vận hành.
  • Giảm chấn và giảm rung động từ đầu trục này đến đầu trục khác để đảm bảo độ bền cao cho thiết bị vận hành.
  • Trong nhiều trường hợp khác, khớp nối trục còn được dùng để giảm mức độ lệch góc và độ lệch song song cho các chi tiết máy.

Giá bán khớp nối trục hiện nay

Hoàng Kim bán khớp nối trục chính hãng chất lượng

Mặc dù có tính ứng dụng khá đa dạng, nhưng giá bán của khớp nối trục được niêm yết không quá đắt đỏ. Bạn chỉ cần bỏ ra từ vài chục nghìn đồng đến vài trăm nghìn đồng là có thể mua sắm được bộ khớp nối tương thích với loại máy móc mà mình muốn lắp đặt.

Quý khách hàng muốn được báo giá chi tiết hơn hoặc muốn được tư vấn lựa chọn loại khớp nối phù hợp nhất hãy liên hệ với Công ty thiết bị công nghiệp Hoàng Kim. Chúng tôi hiện đang có sẵn rất nhiều loại khớp nối có chủng loại và kích thước khác nhau sẵn sàng phục vụ quý khách hàng thân mến.

Đến đây bạn đã được khám phá các loại khớp nối trục được ứng dụng rộng rãi trong nhiều dòng máy móc và thiết bị công nghiệp. Đây quả là một loại linh phụ kiện không thể thiếu giúp cho các dòng máy được vận hành mượt mà và trơn tru nhất có thể. Vậy nên bạn hãy liên hệ với Hoàng Kim để mua sắm khớp nối công nghiệp ngay khi cần.
