Tổng quan về khớp nối trục ZL
Trong các hệ thống truyền động công nghiệp, việc kết nối giữa động cơ và thiết bị tải không chỉ cần đảm bảo truyền lực ổn định mà còn phải giảm rung, hạn chế va đập và bù sai lệch trục. Đây chính là lý do khớp nối trục ZL ngày càng được sử dụng phổ biến trong các nhà máy sản xuất, đặc biệt ở những hệ thống tải trung và lớn. Tuy nhiên, để lựa chọn đúng loại khớp nối phù hợp và đảm bảo hiệu quả vận hành lâu dài, doanh nghiệp cần hiểu rõ về cấu tạo, nguyên lý hoạt động cũng như kinh nghiệm ứng dụng thực tế. Trong bài viết dưới đây, Công ty TNHH Xuất Nhập Khẩu Thiết Bị Công Nghiệp Hoàng Kim sẽ chia sẻ góc nhìn chuyên sâu từ 10 năm kinh nghiệm trong lĩnh vực thiết bị truyền động công nghiệp.

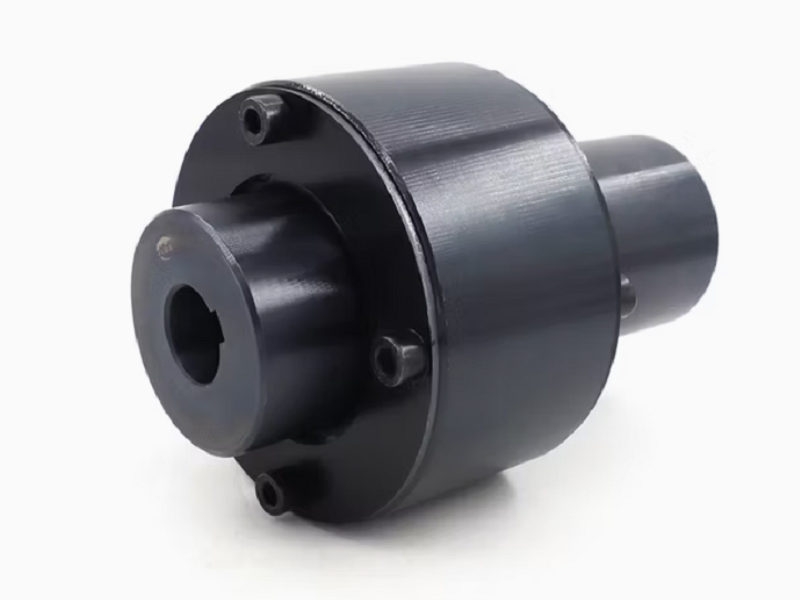

Khớp nối trục ZL là gì?
Khớp nối trục ZL thuộc nhóm khớp nối mềm
Khớp nối trục ZL là loại khớp nối đàn hồi chốt nylon, dùng để truyền mô-men xoắn giữa hai trục trong hệ thống truyền động. Thiết bị này có khả năng giảm chấn, hấp thụ rung động và bù sai lệch trục, giúp hệ thống vận hành ổn định hơn.
Khớp nối ZL thường được sử dụng trong các thiết bị công nghiệp như: Bơm công nghiệp, quạt công nghiệp, máy nén khí, hệ thống truyền động trung và lớn.

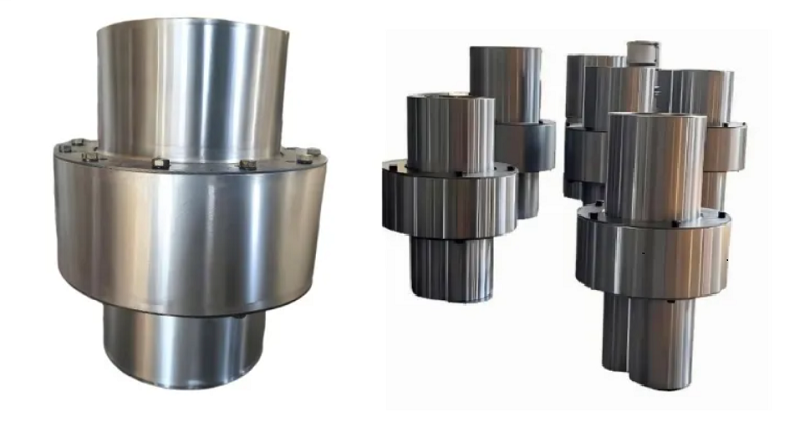

Cấu tạo
Khớp nối ZL có cấu tạo đơn giản nhưng hiệu quả cao, bao gồm:
Hai nửa khớp (hub): Lắp vào hai đầu trục, đảm bảo truyền lực chính. Được gia công chính xác để đảm bảo đồng tâm.
Vòng ngoài (outer sleeve): Liên kết hai nửa khớp và truyền mô-men
Chốt đàn hồi (pin – nylon): Làm từ vật liệu phi kim (nylon) truyền mô-men và hấp thụ rung động.
Nguyên lý hoạt động
Khớp nối trục ZL hoạt động theo cơ chế truyền lực qua chốt đàn hồi: Trục chủ động quay dẫn truyền lực qua chốt. Chốt đàn hồi truyền mô-men sang nửa khớp còn lại. Đồng thời: hấp thụ rung động, giảm va đập, bù sai lệch trục.
Đặc điểm nổi bật
Khớp nối ZL được đánh giá cao trong các hệ thống truyền động công nghiệp nhờ sự cân bằng giữa khả năng chịu tải, độ bền và tính linh hoạt trong vận hành:
Ưu điểm
Truyền mô-men lớn, phù hợp tải trung – nặng: Khớp nối trục ZL có khả năng truyền tải mô-men cao nhờ cơ chế chốt đàn hồi phân bố lực đều, phù hợp với các thiết bị như bơm, quạt, máy nén và hệ thống truyền động công suất lớn.
Cấu tạo đơn giản, dễ lắp đặt và vận hành: Thiết kế gồm ít chi tiết, không phức tạp như khớp nối bánh răng, giúp quá trình lắp đặt nhanh chóng, dễ căn chỉnh và giảm thời gian dừng máy.
Không cần bôi trơn, giảm chi phí bảo trì: Chốt đàn hồi (thường bằng nylon) có khả năng làm việc khô, không yêu cầu bôi trơn định kỳ, giúp giảm chi phí vận hành và phù hợp với môi trường cần sạch như thực phẩm, xi măng, khai khoáng.
Thay thế chốt nhanh, bảo trì thuận tiện: Khi chốt bị mài mòn, có thể thay thế riêng lẻ mà không cần tháo toàn bộ khớp nối hoặc di chuyển thiết bị, giúp giảm downtime hệ thống.
Khả năng bù sai lệch trục: Khớp nối có thể bù một phần sai lệch như lệch tâm, lệch góc, giãn nở trục do nhiệt, giúp bảo vệ bạc đạn và tăng tuổi thọ thiết bị.
Thông số kỹ thuật
Dải mô-men: ~100 – 1.600.000 N.m
Tốc độ quay: lên đến 4000 vòng/phút
Đường kính trục: đa dạng từ nhỏ đến rất lớn
Model phổ biến: ZL1 – ZL22

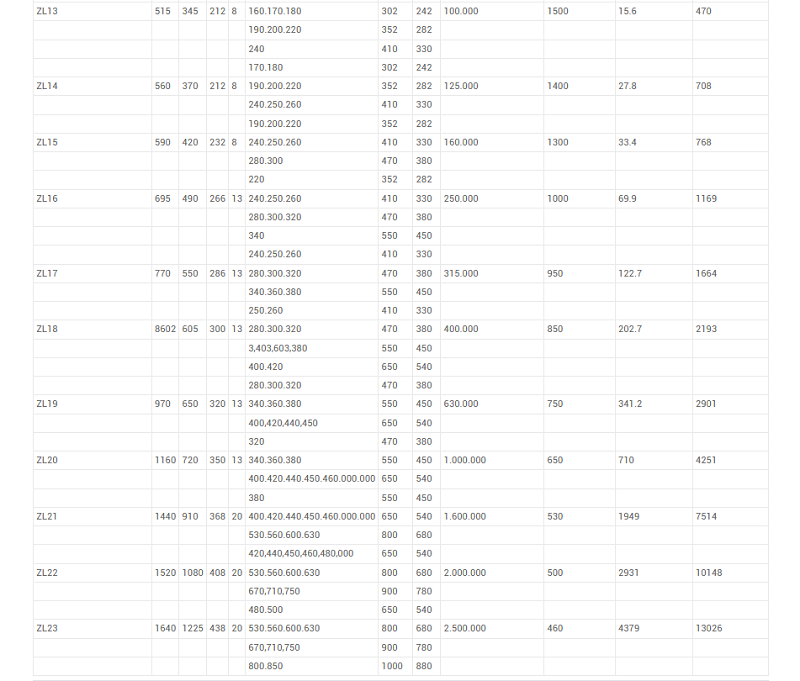

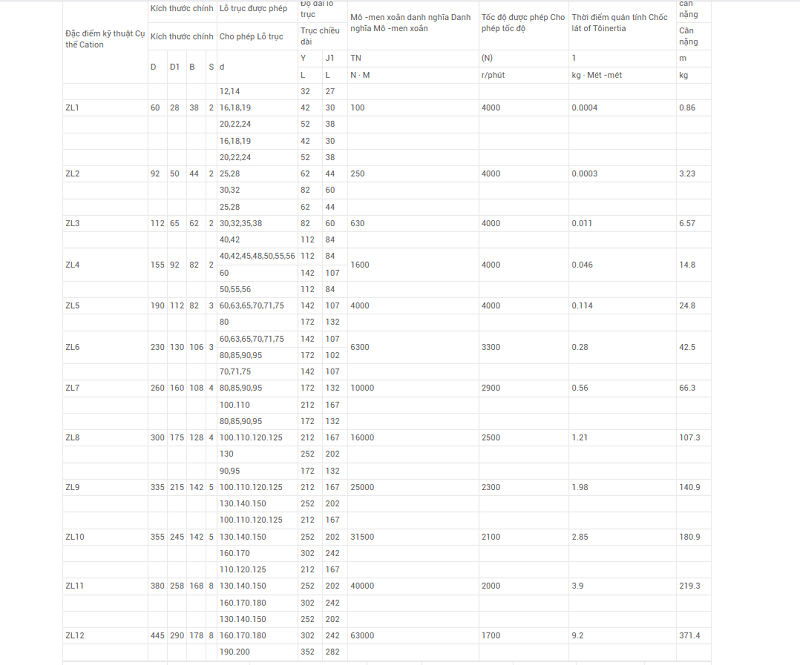

Thông số chi tiết ở 2 bảng dưới:

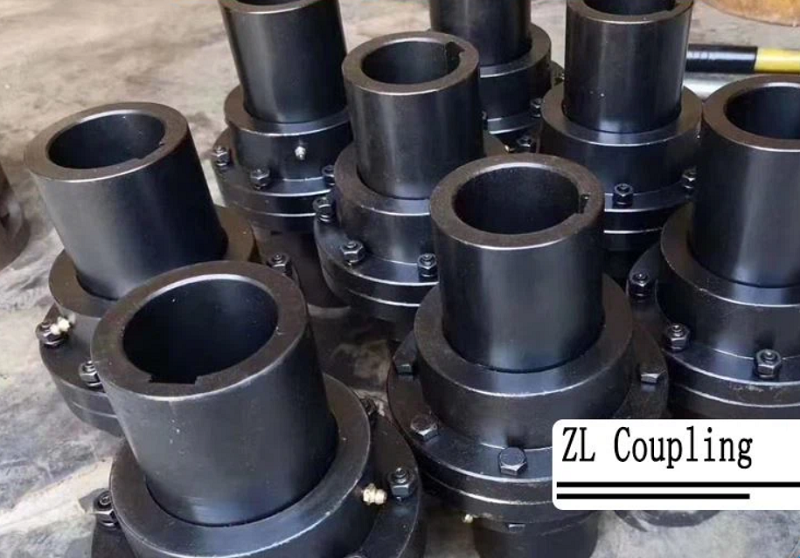

Ứng dụng thực tế
Khớp nối ZL phù hợp với các hệ thống cần truyền tải lớn và làm việc liên tục:
Bơm & quạt công nghiệp: Hoạt động ổn định, tải liên tục
Máy nén khí: Chịu rung và tải thay đổi
Ngành xi măng – khai khoáng: Môi trường bụi, điều kiện khắc nghiệt
Dây chuyền sản xuất: Yêu cầu độ bền cao, ít bảo trì
Kinh nghiệm lựa chọn
Để chọn đúng khớp nối trục ZL, cần lưu ý:
Xác định mô-men tải: Chọn dư tải để đảm bảo an toàn
Độ lệch trục: Nếu lệch lớn, cần cân nhắc loại khớp khác
Môi trường làm việc: Khớp nối trục ZL phù hợp môi trường bụi, không cần bôi trơn
Tốc độ quay: Phù hợp tốc độ trung bình
Khả năng bảo trì: Ưu tiên loại dễ thay chốt
Với kinh nghiệm 10 năm trong lĩnh vực thiết bị công nghiệp, Hoàng Kim có một điểm lưu ý quan trọng là: Khớp nối ZL là lựa chọn tối ưu cho các hệ thống cần truyền tải lớn, độ bền cao và dễ bảo trì, nhưng không phải là giải pháp tối ưu nếu yêu cầu cao về giảm rung và độ êm.
